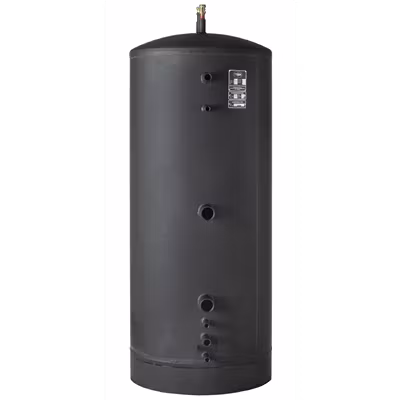

Ackumulatortank 750 liter, oisolerad, 120 liter förrådsberedare – 15 m vv, 9,5 m fv, 15 m sol

Ackumulatortank med en volym om 750 liter med en varmvattenslinga om 15 meter, förvärmningsslinga om 9,5 meter och en 15 meters solslinga. Denna ackumulatortank är oisolerad, men kan isoleras med vanlig mineralull eller 90 mm polyuretanisolering. Tanken är svensktillverkad av Strömsnäspannan. Den har två stycken eluttag.

Ackumulatortanken bör installeras av behörig installatör och efter gällande normer, samt placeras på ett stabilt och plant underlag. Varmvattenkretsen ska förses med en blandningsventil. En säkerhetsventil ska alltid monteras på anläggningen och bör kontrolleras årligen.

För att minska onödiga värmeförluster, var noga med att isolera alla rördragningar.

Utrustning:
A. Varmvattenslinga 15 m
B. Förvärmningsslinga 9,5 m
C. Solslinga 15 m

Anslutningar, se ritning:
1. Tillopp expansion DN 25
2. Tillopp värme DN 25
3. Termometeruttag DN 15
4. Elpatronsuttag DN 50
5. Elpatronsuttag DN 50
6. Termometeruttag DN 15
7. Retur DN 25
8. Avtappning DN 15

Övrig information:
Volym: 750 liter
Arbetstryck: 3,0 bar
Arbetstemperatur: 100 °C
Vikt: 175 kg
Mått: 750 x 1 925 mm
Reshöjd: 1 945 mm
Tillbehör: Pur-isolering 90 mm

Stilleståndsförlust:
med 90 pur: 110 W
